刚武汉消防工程设计师跟大家讲到了新建、扩建工程消防设计要有哪些说明相关消防工程设计内容，那么大家知道扩建及新建工程消防设计中需要哪些图纸吗?

　　工程消防设设计图纸



　　1、总平面

　　(1)区域位置图

　　(2)总平面图：场地四邻原有及规划道路的位置和主要建筑物及构筑物的位置、名称，层数、间距;建筑物、构筑物的位置、名称、层数;消防车道及高层建筑消防扑救场

　　地的布置等。

　　2、建筑、结构

　　(1)平面图：主要结构和建筑构配件，平面布置，房间功能和面积，安全疏散楼梯、走道，消防电梯，平面或空间的防火、防烟分区面积、分隔位置和分隔物。

　　(2)立面图：立面外轮廓及主要结构和建筑构件的可见部分;屋顶及屋顶高耸物、檐口(女儿墙)、室外地面等主要标高或高度。

　　(3)剖面图：应准确、清楚的标示内外空间比较复杂的部位(如中庭与邻近的楼层或错层部位);各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，

　　各楼层之间尺寸及其他必需的尺寸等。

　　3、建筑电气

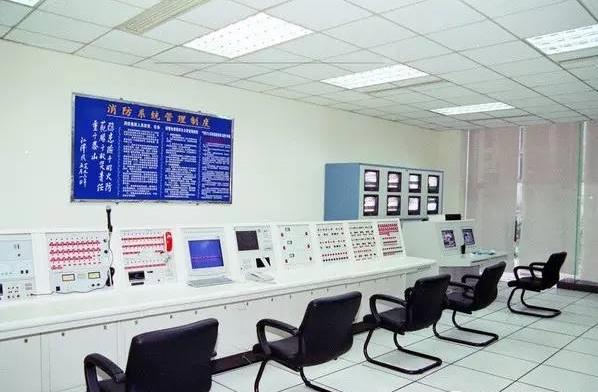

　　(1)消防控制室位置平面图。

　　(2)火灾自动报警系统图，各层报警系统设置平面图。

　　4、消防给水和灭火设施

　　(1)消防给水总平面图。

　　(2)各消防给水系统的系统图，平面布置图。

　　(3)消防水池和消防水泵房平面图。

　　(4)其他灭火系统的系统图及平面布置图。

　　5、防烟排烟及暖通空调

　　(1)防烟系统的系统图、平面布置图。

　　(2)排烟系统的系统图、平面布置图。

　　6、热能动力

　　(1)锅炉房设备平面布置图。

　　(2)其他动力站房平面布置图。
